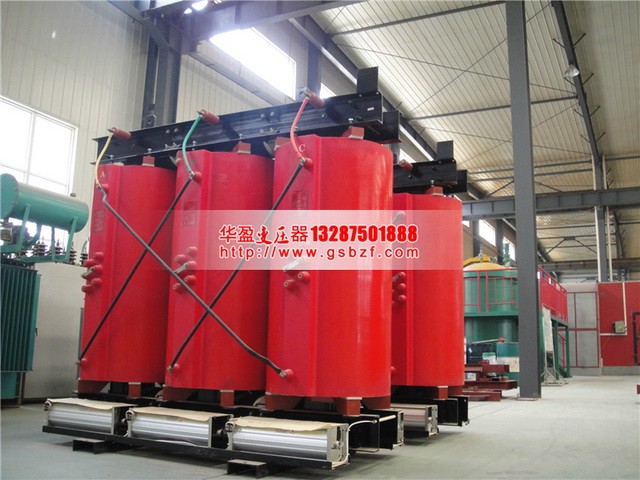

干式變壓器的電壓和電阻是干式變壓器重要的一種性能，干式變壓器的電壓和電阻的測量是變壓器廠家應該要做的主要的事項和主要的問題，干式變壓器的絕緣電阻的測量是可以為干式變壓器運行提供更多有價值的東西的。那么干式變壓器的絕緣電阻是應該如何進行測量呢?以下是常見的干式變壓器絕緣電阻的主要的步驟和主要的測試的方法供大家進行參考：

　　方法/步驟

　　1被試品溫度的測量

　　干式變壓器測量環境溫度作為被試品的溫度;

　　油浸變壓器測量頂層與底層油的溫度，其平均值作為被試品的溫度;當頂層與底層油的溫度相差不大時，頂層的溫度作為被試品的溫度。

　　2按照第下面接線示意圖連接試驗線路，應盡可能使連接線懸空。必須支撐時，應確認支撐物的絕緣狀態和絕緣距離，以保證測量結果的可靠性。

　　3用功能開關選取測量電壓，按高壓開關按鈕開啟測試高壓(表盤右上角紅色指示燈亮)，按第8項的要求，記錄數字屏的測量參數，讀數完畢后，關閉高壓開關(紅色指示燈滅)，數字屏的顯示被試品的殘余電壓，待被試品的殘余電荷放完后，關閉功能開關。

　　絕緣電阻測試儀的操作說明

　　將被測設備，用儀器配備專用測試線連接，參考下圖牢固、可靠連接。

　　電力變壓器繞組對地絕緣電阻的測量方法

　　開啟儀器“電源開關”，儀器顯示當前環境溫度，此時用“電壓選擇按鍵”選擇所需的測試電壓后對應指示燈點亮。按“啟/?！卑存I后對應指示燈點亮，儀器啟動高壓。

　　儀器進入測試狀態中，屏幕顯示被測試品絕緣電阻值(對應讀取顯示值單位)，測試完成后按“啟/停”按鍵對應指示燈熄滅，儀器關閉高壓。

　　儀器進入測試狀態中，內部計時器啟動，第一個15S、60S、600S蜂鳴器長鳴，其間每間隔15S短鳴;測試中儀器自動記憶15S、60S、600S時刻絕緣電阻值;在記憶60S、600S絕緣電阻值后顯示吸收比、極化指數(約5秒)并記憶。

　　5數據記憶后，按“提取存儲值按鍵”后對應指示燈點亮，LCD顯示對應記憶數據約5秒。(儀器在不關閉電源或下一次測試啟動前，儀器將記憶上一次的測試數據，反之上一次測量數據將被清除。)

　　6連接AC220V充電電源接口后，“充電”指示燈閃動,充滿后“充電”指示燈長亮。(若長時間不使用儀器，請保證3～5個月充電一次。)

　　以上是常見的干式變壓器絕緣電阻的主要的測試的方式和主要的測試的方法供大家進行參考，對于干式變壓器的絕緣電阻您還有什么其他的疑問和意見的話請登錄我們的變壓器廠家的網站進行詳細去了解和交流吧!
