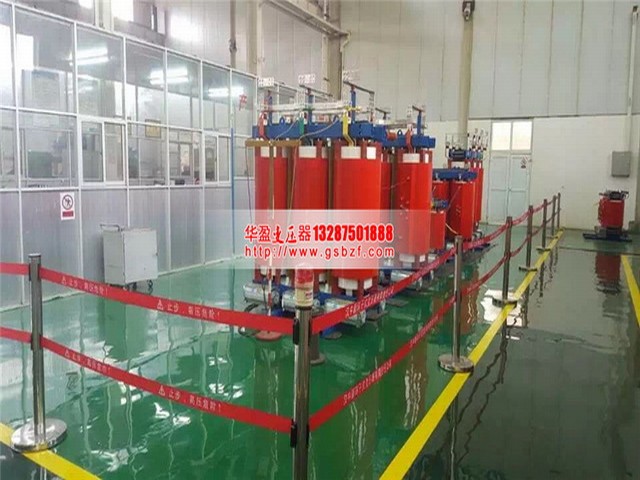

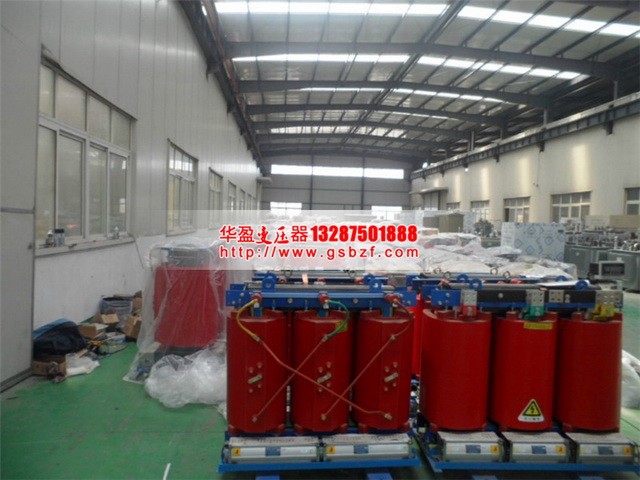

SCB10-1000KVA干式變壓器外形美觀，價格低廉。節能顯著，磁路均勻，空載損耗低、噪聲低、溫升低、免維修、效率高、體積小。SCB10-1000KVA干式變壓器采用新型鐵芯材料。磁路分布均勻，大大降低了空載激磁電流和空載損耗，由于鐵芯為全斜三接縫結構，故運行可靠、體積小、重量輕、噪聲低、工藝性好，散熱好、溫升低、不吊芯結構、不污染環境、免維修、效率高。

　　SCB10-1000KVA干式變壓器型號

　　技術經濟性能好：S11產品在S9系列的基礎上，空載損耗平均降低30%，空載電流比S9下降70-85%。

　　使用壽命長：變壓器油箱采用全密封結構，油箱與箱沿可用螺栓聯接或焊死，變壓器油不與空氣接觸延長了使用壽命。

　　運行可靠性高：油箱密封有關零部件進行改進，增加了可靠性，提高工藝水平以保證密封的可靠性。

　　占地面積?。篠11-M系列電力變壓器油箱采用波紋板式散熱器，當油溫變化時波紋板熱脹冷縮可取代儲油柜的作用，波紋板式油箱外形美觀，占地面積小.

　　SCB10-1000KVA干式變壓器結構

　　該儀器采用單框芯式鐵芯結構。初級繞組繞在鐵芯上，高壓繞組在外，這種同軸布置減少了漏磁通，因而增大了繞組間的耦合。產品的外殼制成與器芯配合較佳的八角形結構，整體外形顯得美觀大方。

　　主要特點

　　特點

　　采用軸對稱不等邊八角形外殼獨特結構方式;可輸出雙高壓。

　　油箱內油面低于油箱沿，避免了漏油現象。

　　接線柱在箱蓋上，避免了碰撞，提高了機械和電氣性能。

　　產品具有結構緊湊、電氣性能穩定，容量足、體積小、重量輕、使用和維護方便等特點。

　　技術參數

　　產品類型：交流、交直流、交串流級、交直流串級。

　　輸入電壓：AC(0～200)V 或(0～400)V。

　　輸出電壓：AC(0～200) KV 或DC(0～280)KV。

　　容量范圍：0.5～200KVA。

　　額定電容量：1~400kVA;

　　工作原理

　　1、交流、交直流試驗變壓器：

　　將工頻電源輸入操作箱(或操作臺)，經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理，在次級(高壓)繞組可獲得工頻高壓。此工頻高壓經高壓硅堆整流及電容濾波后可獲得直流高壓，其幅值是工頻高壓有效值的1.4倍。只不過在使用直流時應抽出短路桿，在使用交流時，插入短路桿。

　　2、帶抽頭試驗變壓器：

　　為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾，將高壓繞組分成兩個來繞，一個是電流較大的繞組，另一個是電流較小的繞組，然后兩個繞組串接分別引出，原理示意圖

　　3、串級試驗變壓器：

　　為了得到更高電壓的試驗變壓器，也可采用串級的方法獲得更高的電壓。圖2為三級串級試驗變壓器的原理接線圖。其中三臺變壓器的容量和電壓關系滿足：P1=2P2=3P3，U(總)=1U+2U+3U。

　　SCB10-1000KVA干式變壓器是根據機電部《試驗變壓器》標準在原同類產品基礎上經過大量改進后而生產的產品，YDJ系列油浸式試驗變壓器是在TDM(G)系列試驗變壓器的基礎上按照國家標準《JB∕T 9641-1999》經過改進后而生產的一種新型產品。本系列產品具有體積小、重量輕、結構緊湊、功能齊全、通用性強和使用方便等特點。特別適用于電力系統、工礦企業、科研部門等對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。是高壓試驗中必不可少的重要設備。
