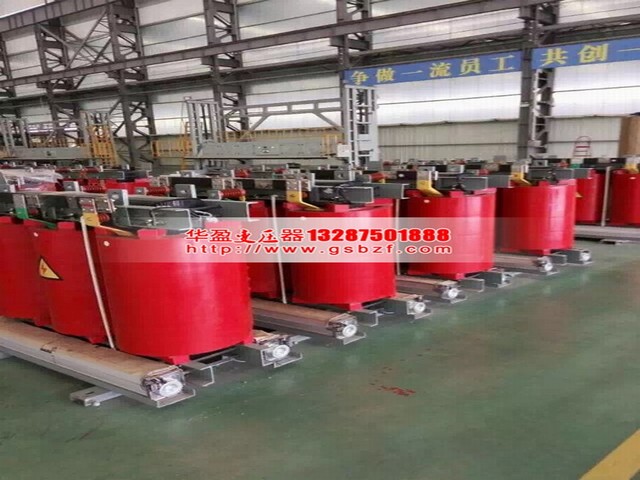

干式變壓器當用戶電網電壓波動時，需通過調節變壓器高壓側分接頭檔位以滿足輸出電壓穩定的要求，如果要求在不中斷供電的條件下達到該目的，就必須使用干式變壓器，該系列產品有以下特點：

　　(1)采用機電一體化設計干式柜式真空有載開關，結構緊湊，占地面積小，安裝方便;

　　(2)有載開關配備自動控制器，便于現場或遠程控制，可按用戶要求提供計算機接口;

　　(3)當配備同步控制器時，可實現多臺有載變壓器并列運行。

　　干式變壓器廣泛用于高層建筑、石油化工廠、發電廠、地鐵、車站、碼頭、機場等人口集中的重要場所及組合式變電站，35kV SC(B)9系列環氧樹脂澆注變壓器用于城網變電站。

　　使用條件

　　環境溫度：

　　*高氣溫：+40℃*低氣溫：-30℃*高年平均氣溫：+20℃*高日平均氣溫：+30℃頻率：50Hz海拔高度：不超過1000m(超過海拔1000m可進行特殊設計) 執行標準 GB6450-86《干式電力變壓器》IEC726《干式電力變壓器》GB/T10228-1997《干式電力變壓器技術參數和要求》

　　JB/T10088-1999《6-220kV級變壓器聲級》

　　干式變壓器結構特征

　?、俑邏壕€圈：采用多段圓筒式結構，630kVA及以上設計有冷卻風道，屬無填料玻璃纖維增強澆注系統。

　　②低壓線圈：400kVA及以上采用箔式線圈結構，樹脂端封，表面由固態環氧樹脂高溫固化覆蓋。

　?、坭F心：采用“步進式”迭片方式疊片，拉板式結構。

　　④夾件：由鋼板沖壓折彎成形，與一般夾件相比，結構增加有抗拉邊、通風槽，從而使得鐵心夾持緊湊、不變形、變壓器通風性能好等優點。

　?、萃鈿ぃ河煞栏g鋁型材、防腐磨花鋁板及鋁合金網格板等材料拼裝而成，具有良好的通風和防護性能。

　?、揎L(fēng)冷系統：風機采用低噪音、大風量、低損耗的幅流式風機。

　?、邷乜販仫@裝置：溫控溫顯裝置具有循環顯示三相線圈的熱點溫度，顯示三相中*高相溫度，自動控制風冷系統的啟停、超溫報警、計算機聯網，遠程顯示及故障記憶等功能。

　　選用產品指導性建議

　?、俅笮突鹆Πl(fā)電廠、大型水力發電廠、核電站和其他重要設施內無油化配電裝置優先考慮選用該類變壓器。

　?、诜阑鹨筝^高的場所如：高層建筑、港口、碼頭、機場、劇院等人口密集的建筑物內優先考慮選用該類變壓器。

　　③場地緊湊的情況下優先考慮選用該類變壓器。

　　④油浸變壓器事故排油對環境污染難以解決的場合優先考慮選用該類變壓器。

　　⑤與重要建筑物防火距離不夠的戶外箱變內優先選用該類變壓器。

　?、夼c居民住宅連體的配電站優先考慮選用該類變壓器。

　?、攮h(huán)境溫度變化較大，或環境溫度較低的地區，帶填料澆注的變壓器容易開裂時，優先考慮選用該類變壓器。
